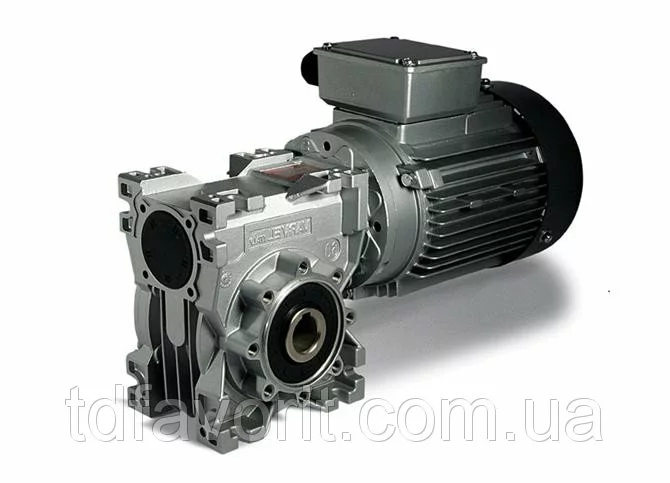

Моторедуктор VARVEL FRT 70 1:49 IEC80B14 AS28

Код товару: FRT 70 1:49 IEC80B14 AS28

Наявність:

В наявності

Ціна :

12 700,00 грн./шт

Кількість:

Характеристики товару:

Бренд: Varvel

Країна виробник: Италия

Країна виробник: Італія

Тип: Черв'ячний

Стан: Новий

Опис товару
Оплата та доставка

Опис товару

Мотор-редукторы серии FRT 70 1:49 IEC80B14 AS28 ? изготовленные в Италии на заводе VARVEL

Серия имеет следующие типоразмеры:
SRT 28 ? SRT 40 ? SRT 50 ? SRT 60 ? SRT 70 ? SRT 85 ? SRT 110

Передаточные числа от 7 до 100.
Передаваемый крутящий момент от 20 до 691 Нм.
Комплектуются электродвигателями от 0,09 до 7,5 кВт.

Червячные одноступенчатые редукторы серии SRT для машин с повторно-кратковременным и непрерывным режимами работы, изготавливаются в универсальном корпусе, позволяющим устанавливать мотор-редуктор как с помощью выходного фланца, так и непосредственно на корпус в любом пространственном положении.

Размер		Тип мотор-редуктора
Размер		SRT 28	SRT 40	SRT 50	SRT 60	SRT 70	SRT 85	SRT 110
A		80	100	120	144	172	206	255
A 1		54	70	80	100	120	140	170
AA		97	121,5	144	174	205	238	295
AA 1		71	91,5	104	130	153	172	210
B		53	71	85	100	112	130	144
H		40	50	60	72	86	103	127,5
H 1		57	71,5	84	102	119	135	167,5
K		57,5	70,5	83/88	93/94	117/118	134/137	151/153
I		28	40	50	60	70	85	110
S		27,5	38,5	46,5	57	57	67*	74
S 2		2,5	2,5	3	3	3	3*	3,5
Z 2		13	13	13-18,5	14-15	15,5-17,5	15,5-18,5	18-20
Лапы	B 1	44	60	70	85	90	100	115
	F 1	7	7	9	9	11	13	15
	s 1	6	7	8	10	11	14	13
	H 2	13	15	20	22	26	33	42,5
Выходной вал	T	21	26	30	36	40	45	50
	C	30	41	49	60	60	61*	77,5
	Ø D H7	14	19	24	25	28	32	42
	M 1	16,3	21,8	27,3	28,3	31,3	33,3	45,3
	N 1	5	6	8	8	8	10	12
Выходной фланец	Ø R 1	65	75	85	95	115	130	165
	Ø V 1	М6х10 (4 отв.)	М6х8,5 (4 отв.)	М8х10 (4 отв.)	М8х16 (8 отв.)	М8х16 (8 отв.)	М10х18 (8 отв.)	М10х21 (8 отв.)
	Ø G 1 h 8	55	60	70	80	95	110	130
	Ø P 1	75	86	100	110	130	160	200

* – Примечание: у мотор-редуктора SRT 85 выходной вал утоплен внутрь корпуса.

Пример условного обозначения мотор-редуктора SRT:

SRT 40 15 AC19 F(L) IEC:63-B14 //0,55/4-

19/120/080/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2, где

SRT – тип мотор-редуктора (FRT – с входным фланцем, SRT – без входного фланца, RT - без входного фланца с выступающим входным валом);
Тип редуктора:
RT – редуктор с выступающим цилиндрическим входным валом
FRT – редуктор с полым входным валом с фланцем
SRT – редуктор с полым входным валом без входного фланца
40 – габарит (межосевое расстояние, мм: 28, 40, 50, 60, 70, 85, 110);
15 – номинальное передаточное отношение редуктора;
AC19 – обозначение полого выходного вала;
F(L) – выходной фланец (L – левый; R - правый);
IEC:63 – обозначение входного типоразмера редуктора;
В14 – исполнение фланца под электродвигатель (B5, B14) - (для SRT не указывается);
0,55 – мощность электродвигателя, кВт;
4 – количество полюсов;
19 – диаметр вала электродвигателя в мм;
120 – наружный диаметр фланца электродвигателя в мм;
080 – высота от лап до оси (для фланцевого исполнения ставится 000);
IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
IP:54 – исполнение по степени защиты;
F – класс изоляции;
220/380/50 – напряжение (В) и частота (Гц) питания электродвигателя;
У3 – климатическое исполнение;
S1 – режим работы;
Т – тормоз;
10 – тормозной момент в Нм;
АС – тип питания тормоза (переменное);
220/380 – напряжение (В) питания электротормоза;
К2 – положение клеммной коробки.

Для подбора редукторов и получения более подробных консультаций просим обращаться к нашим специалистам с предоставлением следующей информации:

Требуемая мощность привода мотор-редуктора (редуктора, вариатора)
Требуемые параметры питания электродвигателя
Количество оборотов на выходе мотор-редуктора, мотор-вариатора (количество оборотов на входе и выходе редуктора, вариатора)
Диапазон температур окружающей среды
Количество часов работы в сутки
Вид двигателя (электродвигатель, двигатель внутреннего сгорания)
Описание механизма, в котором работает редуктор (для расчета коэффициента запаса по долговечности)

FRT 70 1:49 IEC80B14 AS28 VARVEL
