Газовая горелка Giersch RG1-Na

Опис товару

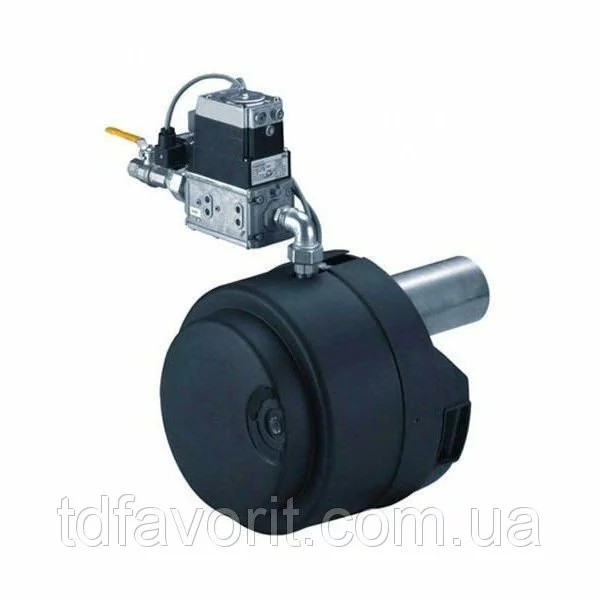

Газовая горелка Гирш - Giersch RG1-Na

Giersch RG1-Na, газовая горелка наименьшей мощности в модельном ряду RG, обладает всеми достоинствами горелок своего модельного ряда. В отличие от конкурентов, горелку без проблем можно настроить на устойчивое и экологичное горение во всем декларируемом диапазоне тепловой мощности благодаря высокоточному исполнению смесительного устройства.

Для корпуса RG1 не предусмотрено модификаций с двумя ступенями горения и (или) с дополнительной воздушной заслонкой, т.к. при таких малых мощностях подобное усложнение конструкции не приносит какой-либо заметной экономии энергоресурсов. Все узлы и электропроводка горелки легко доступны для обслуживания. На корпусе горелки имеется специальный шарнир для ее фиксации в удобном сервисном положении.

Газовые горелки GIERSCH серии RG

Горелки GIERSCH являются универсальными независимо от того, используется ли природный, сжиженный или городской газ, для меньшей или большей потребности в тепле, для отопительных котлов или промышленного применения, для новых установок или для переоснащения с жидкого топлива на газ.

Серия газовых горелок GIERSCH RG поставляется в комплекте с высококачественной арматурой, требуемыми соединительными отводами, резьбовыми соединениями и газовым шаровым краном.

Особое значение приобретает концепция горелки благодаря двухступенчатому и модулирующему исполнению. В зависимости от потребности в тепле горелка увеличивает или уменьшает свою мощность. Пуски горелки и связанные с ними потери при предварительной продувке и эмиссии при пуске сокращаются до минимума. Коэффициент годового использования возрастает. Модулирующее регулирование мощности функционирует от соотношения газ-воздух. Процесс сжигания во всем рабочем диапазоне является постоянным. Вентилятор со стабильным давлением гарантирует безопасный пуск.

Существует три модели горелок GIERSCH серии RG - RG1, RG20 и RG30.

Диапазон мощностей горелок GIERSCH серии RG составляет от 12 до 260 кВт, в зависимости от модели.

Горелки GIERSCH серии RG имеют следующие виды регулировки мощности:

RG1 - одноступенчатый режим;

RG20 - одноступенчатый, двухступенчатый или модулирующий режим;

RG30 - одноступенчатый, двухступенчатый или модулирующий режим.

Газовая горелка Giersch RG1-Na (12 - 40 кВт) является полностью автоматической газовой горелкой, тщательно проверенной и допущенной к эксплуатации по нормам EN 676. Горелочная труба может быть установлена в топочной камере на требуемую глубину. Данная модель может устанавливаться и в горизонтальном, и в вертикальном положении, состоит из:

монтажной платы,
встроенной звукоизоляции и раздвижного фланца,
электродвигателя переменного тока,
высокопроизводительно вентилятора,
датчика контроля давления воздуха,
смесительного устройства и горелочной трубы,
трансформатора зажигания с комбинированным электродом,
кожуха, крепежных деталей с уплотнением фланца и шарового крана.

Наименование
Артикул
Газовая арматура
Мин.

мощ-

ность,

кВт
Макс. мощ-

ность,

кВт

Газовая горелка GIERSCH RG1-Na
21424150085
KE15 1/2"
12
40

Газовая горелка GIERSCH RG1-L-Na
21424151085
KE15 1/2"
12
40

Газовая горелка GIERSCH RG1-Nb
21424152085
KE15 1/2"
25
61

Газовая горелка GIERSCH RG1-L-Nb
21424153085
KE15 1/2"
25
61

Газовая горелка GIERSCH RG1-Fa
21424150585
KE15 1/2"
12
40

Газовая горелка GIERSCH RG1- Fb
21424152585
KE15 1/2"
25
61

Наименование
RG1-Na

Минимальная тепловая мощность
12 кВт

Максимальная тепловая мощность
40 кВт

Артикул
21-41-41500
21-42-41500

Компактный газовый блок
KE 10 ?? (KromSchroder)
KE 15 ?? (KromSchroder)

Максимальное давление газа
70 мбар
300 мбар

Рабочее давление газа
18-70 мбар
14-100 мбар

Количество ступеней горения
одна
одна

Электроподключение
1/N/PE ~ 50 Гц 220-240 В

Электродвигатель
90 Вт (Hanning)
90 Вт (Hanning)

Блок управления
DMG 970 (Honeywell)
DMG 970 (Honeywell)

Трансформатор розжига
Mod.26/35 (Fida)
Mod.26/35 (Fida)

Сервопривод воздушной заслонки
Не предусмотрен конструкцией

Реле контроля давления воздуха
DL2E-1 30Z 1,5 mbar

Максимальный уровень шума
59 дБ
59 дБ

Собственная масса
14 кг
14 кг
