Газовые мультиблоки Dungs МВС-300-VEF
Характеристики товару:
Характеристики товару:Опис товару

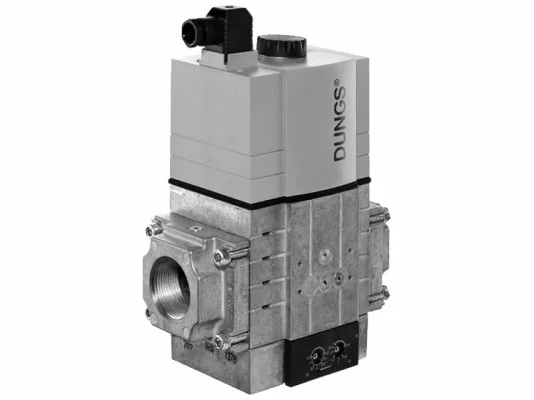

Газовый мультиблок DUNGS MBC-300-VEF
- Мультиблок Dungs MBC...VEF состоит из двух электромагнитных клапанов, датчика-реле давления, фильтра тонкой очистки и серворегулятора соотношения газ-воздух, для плавного регулирования;
- Система может быть оснащена следующими типами реле давления GW A5, NB A2, A2 UB;
- Высокочувствительная настройка соотношения газ/воздух;
- Малый вес, лёгкая установка;
- Pвход: до 360 мбар;
- Соединение: Rp3/4";
- Расход: 30 м3/час;
Газовый мультиблок DUNGS MBC-300-VEF – энергоэффективное устройство третьего поколения, состоящее из последовательно соединенных в одной линии элементов газовой арматуры. Обеспечивает автоматическое управление процессом подготовки газов перед поступлением в камеру сгорания. Используется в составе промышленных горелок с модуляцией пламени Weishaupt, Oilon, Ecoflam, Baltur, Cuenod и Elco.
Комплектация
В состав мультиблока (261653) входят устройства:
- стандартный фильтр для отсеивания загрязнений;
- датчик-реле минимального давления;
- два э/м клапана класса А с мгновенным откликом;
- серворегулятор газовоздушной смеси.
Подходит реле давления любого типа: GW A5, A2 UB, NB A2.
Для подключения блока необходимо приобрести резьбовые фланцы и штекеры.
Основные параметры:
- диапазон входного и выходного давления – 15-360 и 0,5-100 мбар (соответственно);
- избыточное давление газа (предельное значение) – 360 мбар;
- управление ЭМ клапанами – раздельное;
- температура окружающего воздуха – минимум -15 °C, максимум +70 °C.
Особенности
Блок DUNGS снабжен резьбой для быстрой установки в горелку, отличается телескопической системой клапанов, что способствует повышению пропускной способности и обеспечивает небольшие габариты.
Датчик реле минимального давления установлен перед первым ЭМ клапаном.
Серворегулятор давления способствует устойчивому горению пламени и позволяет настраивать пропорцию газа и воздуха в широком диапазоне: от 0,4:1 до 3:1.
Оптимальный состав газо-воздушной смеси устанавливают при подключении горелки к отопительному котлу. Предусмотрена коррекция нулевой точки и компенсация давления в камере сгорания.
Блочный модуль можно дооснастить необходимыми комплектующими, с учётом индивидуальных потребностей: системой контроля газовых клапанов, устройством ограничения давления газа. Возможен монтаж внешних импульсных трубопроводов.
Сетчатый фильтр способствует защите конструктивных элементов от преждевременного износа. Для своевременной замены фильтра требуется проверять перепад давления, для чего на корпусе предусмотрены резьбовые гнезда диаметром 1/8 дюйма. Несмотря на наличие штатного фильтрующего элемента, производитель рекомендует установить отдельный газовый фильтр перед рампой горелки.
Преимущества:
- чувствительная настройка соотношения газ/воздух;
- внутренняя импульсная линия;
- высокая энергоэффективность;
- простой монтаж в систему на резьбовые фланцы;
- сетчатый штатный фильтр;
- небольшие габариты, малый вес;
- бесступенчатый плавный режим эксплуатации оборудования;
- надежная изоляция корпуса (класс IP 54).
MBC-700-VEF
| M | = | Multi | --- | Мульти |
| B | = | Bloc | --- | Блок |
| C | = | поколение | --- | C - третье |
| 700 |
= |
размер корпуса мультиблока |
--- --- --- |
300=DN 25 700=DN 40 1200=DN 50 |
| V | = | регулятор соотношения газ-воздух | ||
| E | = | с регулировкой соотношения | --- | PBr (газ) : PL (воздух) = от 0,4 : 1 до 3 : 1 |
| F | = | высокой точности |
| Модель | Артикул | Резьбовые фланцы, Rp |
Управление клапанами V1/V2 |
Макс. давление на входе |
Диапазон давления на выходе |
Датчик-реле давления |
|---|---|---|---|---|---|---|
| MBC-300-VEF | 261653 | 1/2"; 3/4"; 1"; 1¼" | раздельное | 360 мбар | 0,5-100 мбар | GW 150 A5 |
| MBC-700-VEF | 261654 | 1"; 1¼"; 1½"; 2" | раздельное | 360 мбар | 0,5-100 мбар | GW 150 A5 |
| MBC-1200-VEF | 243413 | 1"; 1¼"; 1½"; 2" | раздельное | 360 мбар | 0,5-100 мбар | GW 150 A5 |
|
Примечания: |
|
|
1.
|
артикулы указаны для мультиблоков с напряжением питания 230 VAC. Выпускаются мультиблоки с напряжением питания 110 VAC, 24 VDC и др. |
| 2. | резьбовые фланцы (2 шт. на 1 мультиблок) приобретаются отдельно. |
| 3. |
датчик-реле давления установлен на корпусе мультиблока и контролирует наличие минимального давления газа перед первым э/м клапаном мультиблока. |
| 4. |
штекеры для электроподключения мультиблока и датчика-реле давления не входят в комплект поставки, заказываются отдельно. Артикулы штекеров приведены в разделе принадлежности. |
