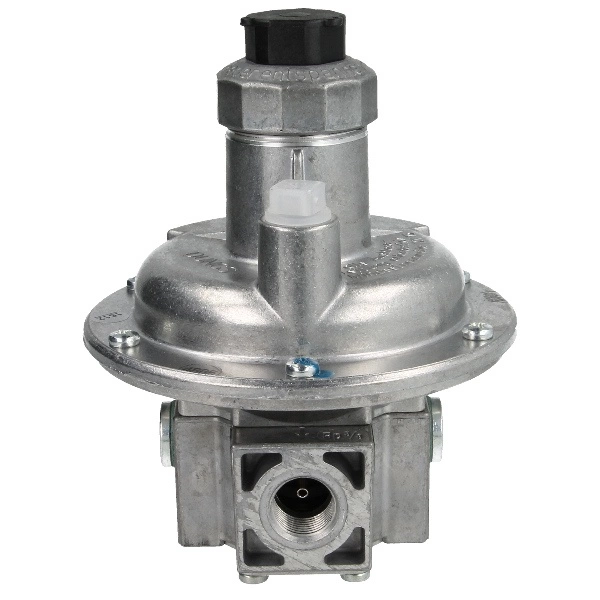

Регулятор давления газа DUNGS FRS 515
Характеристики товару:
Характеристики товару:Опис товару
Регулятор давления газа DUNGS FRS 515
Регуляторы-стабилизаторы FRS используются практически всеми ведущими производителями газовых горелок и газопоршневых машин. FRS обладает высокой точностью, пропускной способностью, чувствительностью и надежностью. Конструкция имеет следующие особеннос
Регулятор давления газа DUNGS FRS 515 с пружинной нагрузкой и внутренним импульсным трубопроводом может монтироваться "встык". Особое исполнение и стабильные выходные параметры позволяют использовать модель в газовых горелках и других потребляющих газ устройствах широкого спектра производителей.
Основные параметры
- Предельно допустимое давление: 500 мбар.
- Класс: А, гр. 2 согласно EN 88-1.
- Эксплуатационная температура: от -15 °C до + 70 °C.
- Выходное давление: 10-30 мбар.
- Газ нейтральные, сухие составы.
- Соединение: на резьбовые фланцы Rp 1 1/2".
Конструктивные особенности:
DUNGS FRS 515 – это регулирующее устройство с чувствительной настройкой выходных параметров. Обеспечивает стабилизацию входного давления и поддержание его на фиксированном уровне.
Давление газа создаётся под воздействием силы установленной пружины и силы подвижных деталей. Заводская пружина (синяя) рассчитана на давление 10…30 мбар. Для выбора другого значения давления в диапазоне 2,5-500 мбар используются соответствующие пружины.
При изготовлении изделия использованы износостойкие материалы – алюминий, сталь. Уплотнения и диафрагмы произведены из бутадиен-нитрильного каучука.
На входе газового потока размещена компенсационная мембрана. Для снижения риска утечек газа регулятор оснащен предохранительной диафрагмой, что освобождает от установки дыхательной линии (дыхательный патрубок требуется монтировать только в особых случаях).
Предусмотрен внутренний патрубок для регулировки выходного давления. Модель с внутренним импульсом устанавливается без успокоительного участка, вплотную. Возможно дооснащение внешним патрубком.
Монтаж в газовую установку происходит посредством резьбового соединения. Ориентация – горизонтальная/ вертикальная.
Достоинства:
- повышенный коэффициент расхода;
- подключение «встык»;
- точная и устойчивая настройка;
- герметичная конструкция;
- две встроенные мембраны;
- стабильная работа в низкотемпературном режиме;
- закрытие при нулевом расходе;
- универсальное назначение;
- выбор монтажной ориентации.
| Модель |
Артикул |
Макс. давление мбар |
Присоединение |
Стандартная пружина мбар |
Вес, кг |
|---|---|---|---|---|---|
| FRS 503 | 086462 | 500 | Rp 3/8" | 10 ... 30 | 0,60 |
| FRS 505 | 070383 | 500 | Rp 1/2" | 10 ... 30 | 0,60 |
| FRS 507 | 070391 | 500 | Rp 3/4" | 10 ... 30 | 1,00 |
| FRS 510 | 070409 | 500 | Rp 1" | 10 ... 30 | 1,20 |
| FRS 515 | 058446 | 500 | Rp 1 1/2" | 10 ... 30 | 2,50 |
| FRS 520 | 058628 | 500 | Rp 2" | 10 ... 30 | 3,50 |
в таблице указаны модели FRS с внутренним импульсом, модификации с внешним импульсом по запросу!
| Модель |
Артикул |
Макс. давление мбар |
Присоединение |
Стандартная пружина мбар |
Вес, кг |
|---|---|---|---|---|---|
| FRS 5040 | 065144 | 500 | DN 40 | 10 ... 30 | 3,50 |
| FRS 5050 | 065151 | 500 | DN 50 | 10 ... 30 | 5,00 |
| FRS 5065 | 058792 | 500 | DN 65 | 10 ... 30 | 7,50 |
| FRS 5080 | 079681 | 500 | DN 80 | 10 ... 30 | 10,00 |
| FRS 5100 | 082552 | 500 | DN 100 | 10 ... 30 | 16,00 |
| FRS 5125 | 013250 | 500 | DN 125 | 10 ... 30 | 28,00 |
| FRS 5150 | 013268 | 500 | DN 150 | 10 ... 30 | 38,00 |
Технические данные регулятора давления Dungs FRS 520 арт. 058628:
|
Макс. избыточное давление, мбар |
500 |
|
Заводская пружина, мбар |
10-30 |
|
Вид давления |
PN1 |
|
Диапазон входного давления |
+ 5 мбар или p + 2,5 мбар - 500 мбар |
|
Диапазон выходного давления |
+ 2,5 мбар - 200 мбар, в зависимости от значения, заданного на пружине |
|
Соединение |
Rp 2" |
|
Температура окр. среды, °С |
-15...+70 |
|
Соединение для измерения давления газа
/ |
G 1/4 DIN ISO 228. на входе с обеих сторон |
|
Монтажное положение |
"голова" регулятора может быть расположена вертикально или горизонтально |
|
Импульсный трубопровод |
предусмотрен внутренний трубопровод на выходе; |
|
Разгрузочный трубопровод |
Разгр. трубопроводы необходимы только в специальных
случаях. |
|
Материал узлов |
корпус: алюминий, сталь; |
| Артикул заказа |
058628 |
