Реле дифференциального давления Siemens QBM81-3

Код товару: Siemens QBM81-3
Наявність:
В наявності
Ціна :
2 394,00 грн./шт
Кількість:

Характеристики товару:
Бренд: Siemens
Країна виробник: Германия
Країна виробник: Німеччина
Тип: Комплектуючі
Спосіб розміщення: монтажний
Призначення: комерційний
Комплектуючі: Автоматика
Тип выхода: Реле

Опис товару

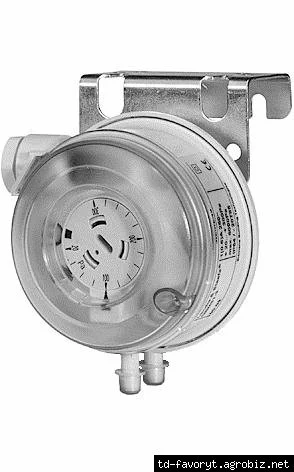

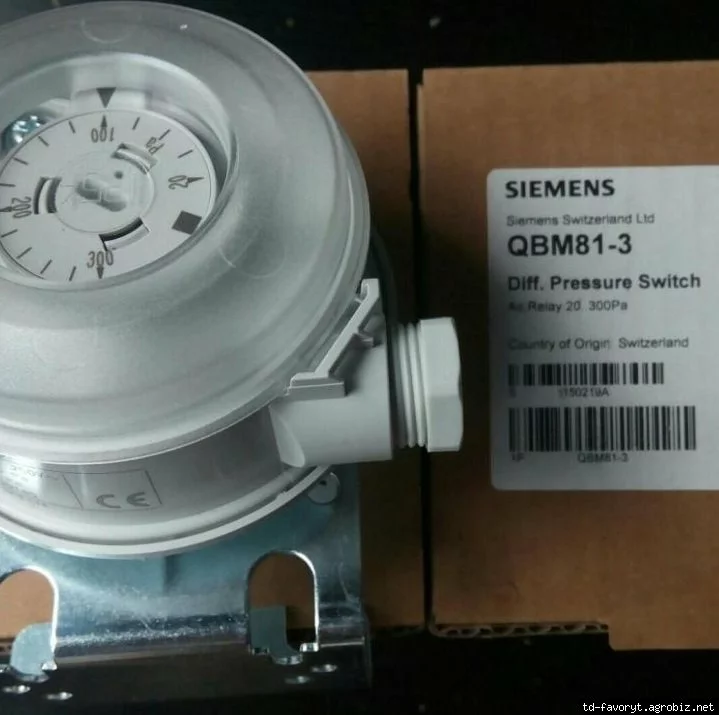

Реле дифференциального давления QBM 81-3

 Реле дифференциального давления QBM81-3

Датчик давления QBM81-3 используется для контроля перепадов давления, а также контроля за относительными положительными и отрицательными давлениями в процессе вентиляции и в системах кондиционирования воздуха.

Тип Измеряемая переменная Выходной сигнал Дисплей Диапазон измерений, Па
QBM81-3 Перепад давления Реле Нет 20...300


qbm81-3 точки переключения

КОНСТРУКЦИЯ

Выключатель давления состоит из:

  •  Корпуса из поликарбоната, армированного оптоволокном
  •  Крышки (поликарбонат + абсорбент)
  •  Диафрагма из кремния (слабо набухающая резина без абсорбента)
  •  Кронштейн из листовой стали (гальванизированной) для крепления выключателя

Соединительные принадлежности (поставляются для каждого выключателя):

  •  Два адаптера для трубопровода из полихлорвинила
  •  Четыре фиксирующих винта
  •  Трубка из полихлорвинила длиной 2 м и диаметром 5 мм.

СВОДКА ТИПОВ SIEMENS QBM

Тип Диапазон измеряемого давления
QBM81-3 0,2…3 мбар 20…300 Па 0,08…1,2 inH2O
QBM81-5 0,5…5 мбар 50...500 Па 0.2…2 inH2O
QBM81-10 1…10 мбар 100…1000 Па 0,4…4 inH2O
QBM81-20 5…20 мбар 500…2000 Па 2…8 inH2O
QBM81-50 10…50 мбар 1000…5000 Па 4…20 inH2O



Применяется для контроля за:

− работой воздушных фильтров
− воздушным потоком
− приводными ремнями вентилятора
− давлением в чистых комнатных помещениях, кухнях и т.д.


• Легко устанавливается
• На каждом регуляторе для достижения исключительно точной регулировки выгравирована индивидуальная шкала
• Специальная диафрагма обеспечивает долговременную стабильность отсчетных точек выключения.для сигнализации засорения фильтра или как датчик защиты от обрыва ремня, диапазон измерений 20...300Па.

Рекомендации по установке и монтажу Реле дифференциального давления siemens QBM81-3
датчик давления QBM81-3 пригоден для крепления его на воздуховодах или стенах. Рекомендуемая его ориентация - вертикальная, хотя в принципе приемлемо любое местоположение.

Соединительные трубы могут иметь произвольную длину, однако если они длиннее 2-х метров, время реакции на перепад давления увеличивается.

Выключатель давления должен устанавливаться таким образом, чтобы он находился сверху от точек соединения. Для того, чтобы избежать конденсации, трубопроводы должны прокладываться так, чтобы от точек соединения их с выключателем давления трубопроводный участок имел уклон (без образования петли).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SIEMENS QBM 81-3

Дискретные выходы

EPU , Сухой контакт , Перекидной контакт

Допустимое рабочее давление

7500 Pa

Соединение

Соединительная трубка, диаметр 6.2 мм.

Габариты (диаметр x l)

81 x 90 мм

Класс защиты

IP54

Диапазон измерения

20…300 Па

Температура окружающей среды, работа

-20...85 °C

Дискретный выход, напряжение переключения

DC 24 V / AC 24...250 V

Дискретный выход, ток коммутируемой цепи

0.01...5 (3) A

Положение при монтаже

Диафрагма - вертикально, коннекторы для трубок - вниз.
