Сервопривод Siemens SQM45.291B9
Характеристики товару:
Характеристики товару:Опис товару

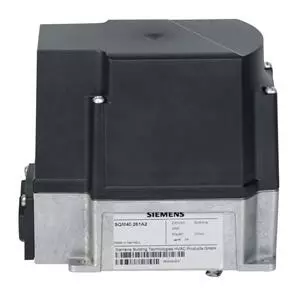

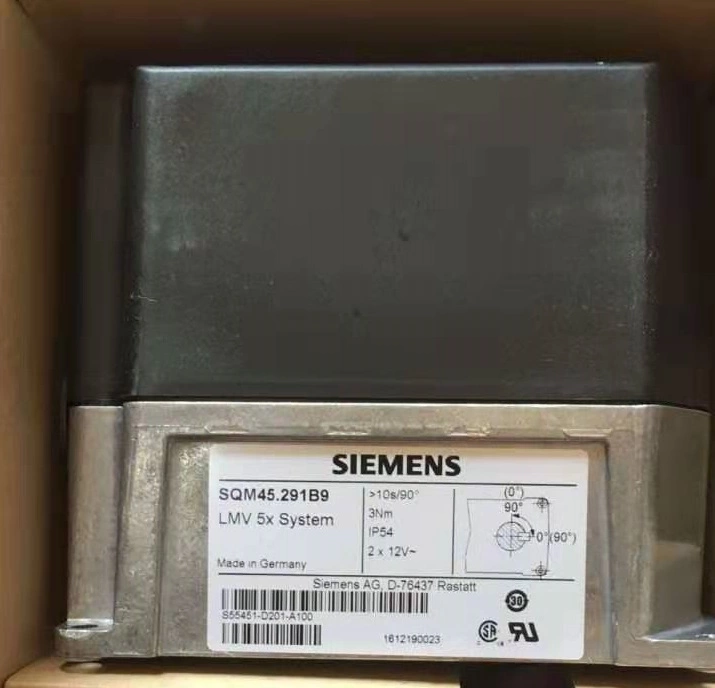

Сервопривод Siemens SQM45.291B9
SQM45.291B9 - Привод, 3 Нм, 90 ° / 10 с, шина CAN, вал 10 мм + ключ, удерживающий момент 1,5 Нм
Исполнительный механизм Siemens SQM45.291B9 используется для привода газовых и воздушных заслонок, жидкотопливных клапанов управления и других вспомогательных устройств. При использовании сервомотора Сименс SQM 45.291B9 совместно с автоматами горения Siemens или электронным управлением соотношения топливо / воздух (топливной смеси), управление сопутствующими элементами регулирования происходит в зависимости от производительности горелки.
Корпус сервопривода Siemens SQM 45.291B9 сделан из сплава алюминия, крышка сделана из ударопрочной и жаростойкой пластмассы. Зубчатая передача привода Сименс SQM45.291B9 для воздушных заслонок выполнена в виде пластмассовых прямозубых цилиндрических шестерен с малым окружным зазором и постоянной смазкой.
Приводной вал сервопривода SQN45.291B9 сделан из стали с отделкой чернением и плотно прилегает к лицевой стороне зубчатой передачи. Лицевая сторона зубчатой передачи используется в качестве монтажной поверхности. Исполнительный механизм SQM45.291B9 имеет четыре крепежных отверстия и одно продолговатое отверстие для позиционирующего штифта.
Сервопривод Сименс SQM45.291B9 имеет прочную конструкцию, оснащен шестеренчатой передачей с малым окружным зазором. Обратная связь по управлению и позиционированию осуществляется по системной шине (CAN). Шинный кабель используется также для электропитания исполнительных механизмов.
Исполнительный механизм Siemens SQM45.291B9 приводится в действие шаговым двигателем и его можно позиционировать с дискретностью 0.1°. Характеристики и установки (время работы, направление вращения, предельные позиции) исполнительного механизма SQM45.291B9 задаются управляющим базовым устройством, например, Siemens LMV5. Время срабатывания сопутствующих элементов управления изменяется под действием основного устройства в зависимости от фазы контроля горелки.
Технические характеристики сервоприводов, приводов Siemens SQM45..., SQM48...
| Модель | Артикул | Напряжение, В | Время работы (min) для 90°, сек |
Номинальный момент (max), Нм |
Удерживающий момент (max), Нм |
|---|---|---|---|---|---|
| SQM45.291A9 | BPZ:SQM45.291A9 | AC 2 х 12 V | 10 | 3 | 1,5 |
| SQM45.291B9 | S55451-D201-A100 | AC 2 х 12 V | 10 | 3 | 1,5 |
| SQM45.295A9 | BPZ:SQM45.295A9 | AC 2 х 12 V | 10 | 3 | 1,5 |
| SQM45.295B9 | S55451-D202-A100 | AC 2 х 12 V | 10 | 3 | 1,5 |
| SQM48.497A9 | BPZ:SQM48.497A9 | AC 2 х 12 V | 30 | 20 | 20 |
| SQM48.497B9 | S55451-D301-A100 | AC 2 х 12 V | 30 | 20 | 20 |
| SQM48.697A9 | BPZ:SQM48.697A9 | AC 2 х 12 V | 60 | 35 | 35 |
| SQM48.697B9 | S55451-D302-A100 | AC 2 х 12 V | 60 | 35 | 35 |
Важно - с апреля месяца 2017 года сервоприводы Siemens SQM45.291A9 и SQM45.295A9 сняты с производства с заменой на SQM45.291B9 и SQM45.295B9 соответственно.
Принадлежности для Siemens SQM45.291B9 (заказываются отдельно):
- Экранированный кабель
- Специальные выводы RAST3,5 AGG5.720 / AGG5.721
- Адаптер для газовых клапанов VKF41...C
ASK33.4
- Съемный кабельный ввод (одинарная упаковка)
AGG5.810
- CAN bus соединительный экранированный 5-ти жильный кабель
AGG5.630 (500
м), AGG5.631 (100 м).
Технические характеристики сервопривода Siemens SQM45.291B9
| Напряжение питания | AC 2 x 12 V через шинный кабель с основного устройства или через отдельный трансформатор |
| Потребляемая мощность | 9 - 15 VA |
| Крутящий момент, усилие привода | до 3 Нм |
| Направление вращения привода | стандартное - по часовой / реверсивное - против часовой стрелки |
| Время включения | 50%, макс. 3 мин. непрерывно |
| Управляется автоматом / менеджером | LMV5 |
| Рабочий угол регулирования заслонки | от 0 до 90° |
| Электрические соединение | RAST3.5 выводы |
| Кабельный ввод | вставляемые резьбовые кабельные уплотнители для 2 x Pg11 с середины 2005г.: 2 x M16 (замена) |
| Тип двигателя сервопривода | шаговый |
| Корпус сервопривода | термоустойчивый и ударопрочный пластик |
| Степень защиты | IP 54 |
| Допустимый уровень влажности | не более 95% r.h. |
| Окружающая температура при эксплуатации | от -20 до +60 °С |
| Вес сервопривода | приблизительно 1 кг |
