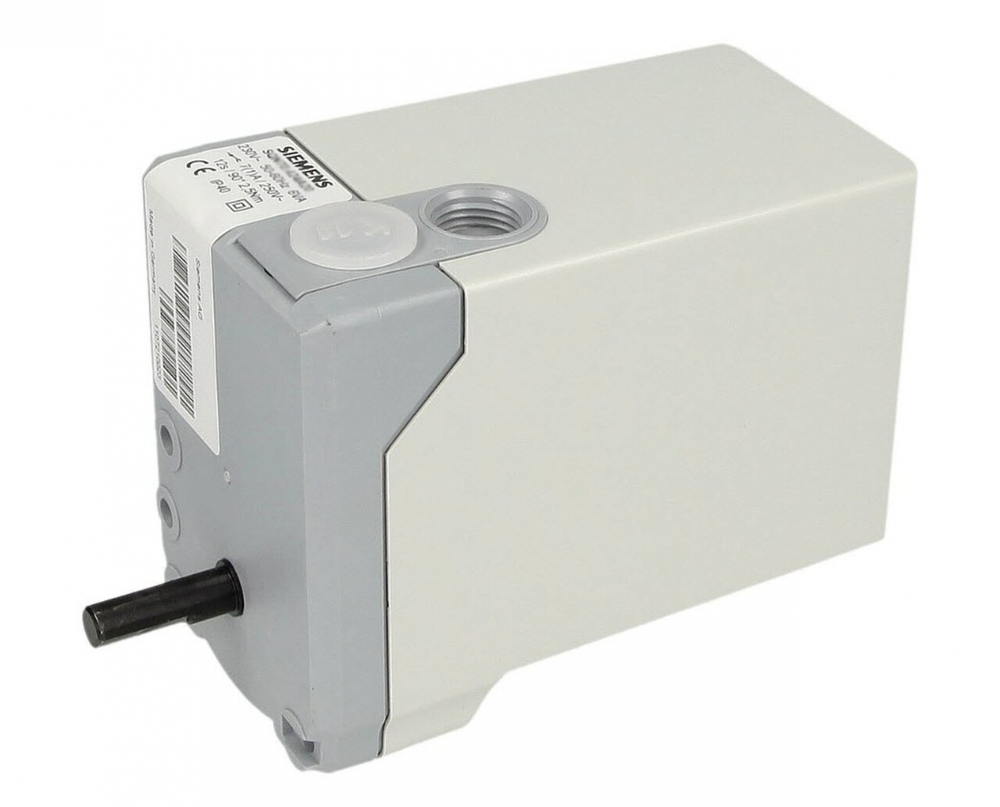

Сервопривод Siemens SQN70.244A20
Характеристики товару:
Характеристики товару:Опис товару
Сервопривод Siemens SQN70.244A20
SQN70.244A20 - Привод, 90 ° / 4 с, 1,5 Нм, 2 вспомогательных переключателя, 3 реле, корпус 117 мм, AC230В
Привод для горелок, вращение против часовой стрелки, 30 с, номинальный крутящий момент 2,5 Нм, удерживающий момент 1,3 Нм, 2 вспомогательных переключателя, длина корпуса 80 мм, АС 230 В, не прямая установка потенциометра с крышкой AGA34.
Сервоприводы Siemens SQN70, SQN71, SQN72, SQN74, SQN75 применяются для управления газовыми и воздушными заслонками жидкотопливных или газовых горелок от малой до средней мощности и контролируют расход газа, жидкого топлива или воздуха для горения в зависимости от нагрузки
- Непосредственно с помощью топочного автомата
- Реверсивные сервоприводы с электродвигателем с моментом вращения до 2.5 Нм
- Вращение по часовой или против часовой стрелки
- Со встроенными электронными модулями
- Подбор ведущих валов
- С 2 концевыми и 2...4 дополнительными выключателями, некоторые с точной настройкой
- Зубчатая передача может быть отсоединена
. :
Для всех типов приводов:
-
Ударо и жаропрочный пластиковый корпус
-
Винтовые клеммы для электрического подключения
-
Внутренняя индикация положения
-
Встроенный электронный контур
-
Удерживающее усилие :
-
SQN70... / SQN71... / SQN75... 0.7...1.3 Nm
-
SQN74...
0.7 Nm
-
Время срабатывания:
- SQN70... / SQN71...
/ SQN75... 4...30 s
-
SQN74...
4 s
-
Направление вращения :
- SQN70... /
SQN74...
Против часовой стрелки
- SQN71... /
SQN75...
По часовой стрелке
-
SQN74... / SQN75... - Отверстия для крепления и ввода кабеля
- Приводной электродвигатель:
Реверсивный синхронный двигатель с защитой от блокировки - Сцепление
- Ведущий вал может быть вручную отсоединен от зубчатой передачи и двигателя
- Автоматическое вторичное зацепление -
Ведущий вал
Изготовлен из черненой стали
Подготовлен для установки в передней части зубчатой передачи
Возможны различные исполнения -
Установка и закрепление
Передняя часть зубчатой передачи используется как посадочная поверхность Сервопривод закрепляется через сквозные отверстия -
Отпечатанная монтажная плата
Изготовлена эпоксидной смолы со стекловолоконным наполнителем Металлизированные сквозные отверстия
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЕРВОПРИВОДОВ SIEMENS SQN70, SQN71, SQN72, SQN74, SQN75
. :
| Модель | Напряжение, В | Вращение | Время работы (мин.) для 90°, сек | Момент силы (макс.), Нм | |
|---|---|---|---|---|---|
| Номин. | Удерж. | ||||
| SQN70.224A20 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN70.244A20 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN70.254A20 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN70.264A20 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN70.294A20 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN70.324A20 | 220 | ↺ | 6 | 1,5 | 0,7 |
| SQN70.424A20 | 220 | ↺ | 12 | 2,5 | 1,2 |
| SQN70.454A20 | 220 | ↺ | 12 | 2,5 | 1,2 |
| SQN70.464A20 | 220 | ↺ | 12 | 2,5 | 1,2 |
| SQN70.464A23 | 220 | ↺ | 12 | 2,5 | 1,2 |
| SQN70.624A20 | 220 | ↺ | 30 | 2,5 | 1,3 |
| SQN70.664A20 | 220 | ↺ | 30 | 2,5 | 1,3 |
| SQN70.664A23 | 220 | ↺ | 30 | 2,5 | 1,3 |
| SQN70.694A20 | 220 | ↺ | 30 | 2,5 | 1,3 |
| SQN71.244A20 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN71.264A20 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN71.294A20 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN71.424A20 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN71.444A20 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN71.464A21 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN71.603R19 | 110 | ↻ | 30 | 2,5 | 1,3 |
| SQN71.603R29 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN71.624A23 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN71.664A10 | 110 | ↻ | 30 | 2,5 | 1,3 |
| SQN71.664A20 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN71.669A23 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN71.694A20 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN72.2A4A20 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN72.2A4A20BT | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN72.2C4A20 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN72.4A4A20 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN72.6C4A20 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN72.6C4A21 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN74.254A21 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN74.294A21 | 220 | ↺ | 4 | 1,5 | 0,7 |
| SQN75.224A21 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN75.224A26 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN75.244A21 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN75.244A26 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN75.294A21 | 220 | ↻ | 4 | 1,5 | 0,7 |
| SQN75.424A21 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN75.494A21 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN75.4F6A21 | 220 | ↻ | 12 | 2,5 | 1,2 |
| SQN75.524A26 | 220 | ↻ | 23 | 2,5 | 1,3 |
| SQN75.664A26 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN75.694A21 | 220 | ↻ | 30 | 2,5 | 1,3 |
| SQN75.6K4A21 | 220 | ↻ | 30 | 2,5 | 1,3 |
Основные характеристики привода Siemens SQN70
| Продукт | |
| Заказной Номер (Артикл) | SQN70.244A20 | BPZ:SQN70.244A20 |
| Описание Продукта | SQN70.244A20 - Привод, 90 ° / 4 с, 1,5 Нм, 2 вспомогательных переключателя, 3 реле, корпус 117 мм, AC230В |
| Жизненный Цикл Продукта (PLM) | PM300:Активный продукт |
