Вентс АОЕ 24 с электрическим нагревателем

Опис товару

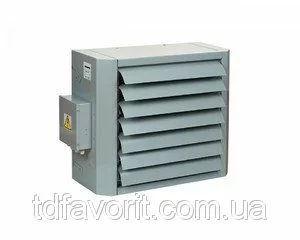

Воздушно-отопительный агрегат с электрическим нагревателем Вентс VENTS АОЕ 24

Воздушно-отопительные агрегат Вентс АОЕ 24 с электрическим нагревателем 24 кВт предназначен для обогрева воздуха в помещении при помощи электрического нагревателя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Производительность вентилятора 4000 м3/ч.

Такой агрегат используется для обогрева воздуха в помещениях большого объема промышленного или коммерческого назначения. Его применение позволяет быстро прогревать большие помещения или организовать локальный нагрев рабочей зоны, например в больших ангарах или производственных цехах. Установка воздушно-отопительных агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления в целом.

Преимущества воздушного отопления

• быстрое достижение заданной температуры в помещении;
• малая инерционность системы позволяет применять переменный тепловой режим или зональный обогрев;
• высокая теплопроизводительность;
• капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.

Конструкция

Отопительный агрегат Вентс АОЕ 24 состоит из стального корпуса, осевого вентилятора и электрического нагревателя. Корпус изготовлен с полимерным покрытием. Для защиты от перегрева нагреватель оборудован термостатом, который отключает нагреватель при превышении критической температуры, а именно:

• при температуре выше +50 °С срабатывает основная защита с автоматическим перезапуском. После охлаждения тэнов нагревателя термостат автоматически замыкает управляющую цепь нагревателя.
• аварийная защита с ручным перезапуском (срабатывает при температуре выше +90 °С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

Двигатель вентилятора

Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулирование

Для правильной и безопасной работы воздушно-отопительного агрегата рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

• автоматическую регулировку мощности и температуры нагрева;
• блокирование подачи питания на нагреватель, в случае остановки вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;
• отключение воздушно-отопительного агрегата с продувкой ТЭНов нагревателя;
• напряжение питания на нагреватель должно подаваться через автоматический выключатель, ток срабатывания которого подбирается в зависимости от мощности нагревателя.

Для управления режимами работы отопительного агрегата применяется блок автоматики УЭТ-15Д или УЭТ-30Д (приобретают отдельно).

Алгоритм регулирования температуры воздушного потока состоит в регулировании времени включения/выключения нагревателя (полной мощности) в соответствии с заданными требованиями к нагреву. Блок автоматики осуществляет контроль за оборотами вентилятора, обеспечивая блокировку подачи питания на нагреватель, в случае остановки вентилятора или значительного снижения скорости потока воздуха.

Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-1-300 с сенсорным дисплеем (ТСТД-1-300комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно. Термостат устанавливается в помещении, где размещен воздушно-отопительный агрегат, он измеряет температуру и определяет режим работы. Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где не оказывают местное влияние окна, двери и радиаторы отопления. Для управления несколькими воздушно-отопительными агрегатами, работающими в одном помещении, возможно использование одного термостата (не более 10 АОЕ на один термостат).

Таблица подбора дополнительных принадлежностей:

Модель отопительного агрегата	Блок автоматики	Цифровой термостат		Монтажные принадлежности
		С сенсорным дисплеем	С ЖК-дисплеем	Уголки	Консоль	Консоль универсальная
АОЕ 9	УЭТ-15Д	ТСТ-1-300 ТСТД-1-300	РТС-1-400 РТСД-1-400	МКП-АОВ	МК-АОВ 25	МКУ-АОВ 25
АОЕ 12
АОЕ 15
АОЕ 18	УЭТ-30Д				МК-АОВ 45	МКУ-АОВ 45
АОЕ 24
АОЕ 30

Преимущества воздушного отопления:

• быстрое достижение заданной температуры в помещении;
• малая инерционность системы позволяет применять переменный тепловой режим или зональный обогрев;
• высокая теплопроизводительность;
• капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления.

Монтаж
При помощи кронштейнов (приобретаются отдельно) агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.

ВНИМАНИЕ!
При установке агрегата АОВ должен быть обеспечен свободный приток воздуха к всасывающему коллектору вентилятора. Для этого обязательно должно быть выдержано минимальное расстояние от стены или потолка до АОВ не менее 300 мм.

Доступные модификации и технические характеристики ВЕНТС АОЕ
