Воздушно-отопительный (охладительный) Вентс АОВ 30

Опис товару

Воздушно-отопительный (охладительный) агрегат Вентс VENTS АОВ 30

Вентс АОВ 30 предназначен для нагрева (охлаждения) воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Позволяет быстро прогревать (охлаждать) большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев (охлаждение) рабочей зоны, например в больших ангарах или производственных цехах. Производительность вентилятора этой модели 3000 м3/ч.

Предназначены для обогрева (охлаждения) помещений большого объема: производственные цеха, авторемонтные мастерские, автомойки, гаражи, автосалоны, склады, торговые центры, супер и гипермаркеты, магазины, спортивные залы, конференц-залы, выставочные залы, животноводческие и птицефермы, теплицы и другие аналогичные помещения. Установка агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления (охлаждения) в целом.

Преимущества воздушного отопления (охлаждения):

- быстрое достижение заданной температуры в помещении;

- малая инерционность системы позволяет применять переменный температурный режим или зональный обогрев;

- высокая теплопроизводительность;

- капитальные затраты на систему воздушного отопления значительно ниже, чем на аналогичную систему водяного отопления (охлаждения).

Применение

Предназначены для нагрева (охлаждения) воздуха в помещении с помощью водяного теплоносителя и равномерного его распределения с помощью вентилятора и направляющих жалюзи. Позволяют быстро прогревать (охлаждать) большие помещения за счет применения в конструкции высокоэффективного калорифера и мощного вентилятора или организовать локальный нагрев (охлаждение) рабочей зоны, например в больших ангарах или производственных цехах. Предназначены для обогрева (охлаждения) помещений большого объема: производственные цеха, авторемонтные мастерские, автомойки, гаражи, автосалоны, склады, торговые центры, супер и гипермаркеты, магазины, спортивные залы, конференц-залы, выставочные залы, животноводческие и птицефермы, теплицы и другие аналогичные помещения. Установка агрегатов снижает затраты времени на установку и инвестиционные затраты на систему отопления (охлаждения) в целом.

Конструкция

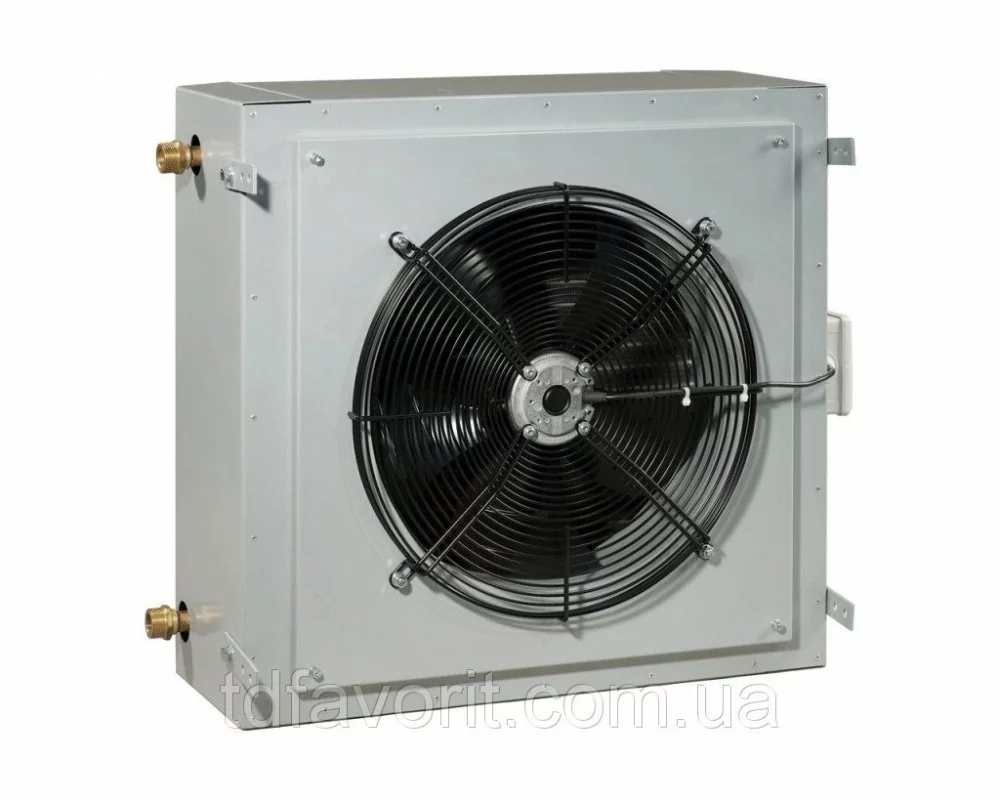

Агрегат АОВ состоит из осевого вентилятора и медно- алюминиевого оребрённого водяного теплообменника, размещенных в стальном корпусе с полимерным покрытием. Теплообменник имеет выведенные через боковую стенку корпуса патрубки с наружной трубной резьбой для подвода и подключения теплоносителя. Предназначены для эксплуатации при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре теплоносителя 100 °C.

Двигатель вентилятора

Применяются асинхронные двигатели с внешним ротором, которые имеют встроенную тепловую защиту с автоматическим перезапуском.

Управление и регулирование

Возможно плавное или ступенчатое регулирование скорости вращения вентилятора, которое осуществляется при помощи тиристорного или трансформаторного регулятора. Понижение скорости вращения вентиляторов позволяет уменьшить расход воздуха и объем теплопередачи на отопление или охлаждение.

Для управления режимами работы отопительного (охладительного) агрегата применяется блок автоматики УВТ-1Е (приобретается отдельно). Блок автоматики имеет 3 режима управления работой агрегата АОВ (изменение скорости вращения вентилятора).

Модели АОВ...А оборудованы блоком автоматики для управления режимами работы отопительного (охладительного) агрегата. Корпус изготовлен из стали с полимерным покрытием с индексом защиты IP44. Блок автоматики имеет 3 режима управления работой агрегата АОВ (изменение скорости вращения вентилятора).

Блок оборудован выключателем с индикатором работы, гермовводами для подключения проводов и плавким предохранителем для защиты от повреждения при коротком замыкании. Блок автоматики эксплуатируется совместно с цифровыми термостатами серии ТСТ-3 с сенсорным дисплеем (ТСТД-3 комплектуется пультом ДУ) или РТС-1-400 с ЖК-дисплеем (РТСД-1-400 комплектуется пультом ДУ), которые поставляются отдельно. Термостат устанавливается в помещении, где размещен воздушно-отопительный (охладительный) агрегат, он измеряет температуру и определяет режим работы.

Для корректной работы отопительного агрегата, термостат необходимо размещать в месте, где не оказывают местное влияние окна, двери и радиаторы отопления. Для управления несколькими воздушно-отопительными (охладительными) агрегатами, работающими в одном помещении, возможно использование одного термостата.

Доступные модификации и технические характеристики ВЕНТС АОВ и АОВ1

Модель
АОВ 25
АОВ1 25
АОВ 30
АОВ1 30
АОВ 45
АОВ1 45

Напряжение питания установки, В / 50 Гц
230
230
230
230
230
230

Мощность вентилятора, Вт
136
136
191
191
255
255

Ток вентилятора, А
0,6
0,6
0,85
0,85
1,12
1,12

Максимальный расход воздуха, м3/ч
2200
2200
3000
3000
3850
3850

Частота вращения, мин-1
1350
1350
1440
1440
1360
1360

Уровень звукового давления на расст. 3 м, дБ(А)
53
53
55
55
58
58

Maксимальная температура теплоносителя, °С
100
100
100
100
100
100

Защита
IP 44
IP 44
IP 44
IP 44
IP 44
IP 44

Класс изоляции
F
F
B
B
F
F

Дальность струи воздуха, м
9
9
12
12
16
16

Монтаж

При помощи кронштейнов (приобретаются отдельно) агрегат можно устанавливать на стенах (колоннах) в вертикальном положении или на потолке (балках) в горизонтальном положении.

ВНИМАНИЕ!

При установке агрегата АОВ должен быть обеспечен свободный приток воздуха к всасывающему коллектору вентилятора. Для этого обязательно должно быть выдержано минимальное расстояние от стены или потолка до АОВ не менее 300 мм.

Размеры
B
B2
Н
H2
H3
L
L2
L3
K

мм
680
785
655
500
518
360
286
650
G 3/4"

Технические характеристики

Параметр
Величина

Напряжение, В
230

Частота тока, Гц
50

Мощность вентиляторов, Вт
191

Ток, А
0,85

Расход воздуха, м3/ч
3000

Скорость вращения, мин-1
1440

Уровень шума на расстоянии 3 м, дБ(А)
55

Максимальная температура теплоносителя, С
100

Защита, класс
IP 44

Количество рядов трубок
2

Вес, кг
40

Класс изоляции
F
